Z字件PRODUCT NAME
Z字件
PRODUCT NAME

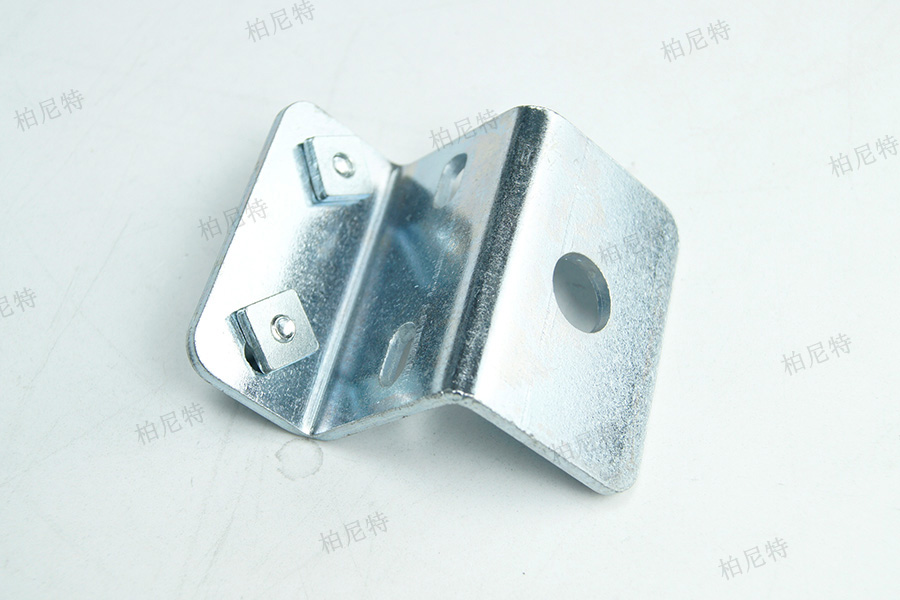

产品名称：Z字件
产品型号：ZZJ
材 质：碳钢
表面处理：电镀
功能说明：

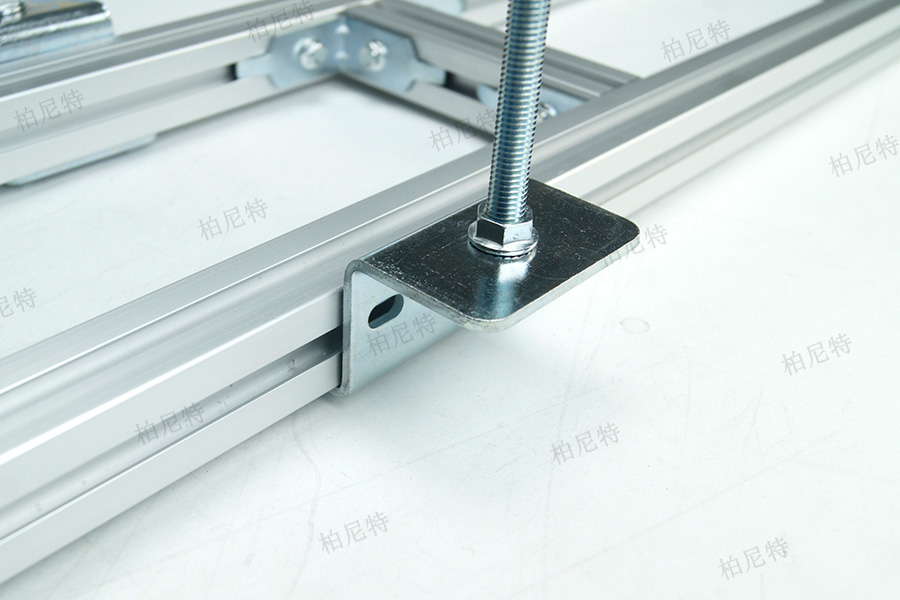

铝合金走线架吊装配件，适配M10~M16丝杆。铝合金走线架若采用32K32K型材组合方案，Z字件使用2个M6*10法兰螺栓和2个M6菱形螺母；若采用DXC32K型材组合方案和DXCDXC型材组合方案，Z字件使用4个M6*14法兰螺栓和4个M6菱形螺母；
Z字件也可用于U型钢走线架的丝杆吊装方案，需另配4个M6*14法兰螺栓和4个M6法兰螺母。
*注：图片中的方形垫块已统一更新为采用通用菱形螺母方案，若需方形垫块请说明。
产品型号：ZZJ
材 质：碳钢
表面处理：电镀
功能说明：
铝合金走线架吊装配件，适配M10~M16丝杆。铝合金走线架若采用32K32K型材组合方案，Z字件使用2个M6*10法兰螺栓和2个M6菱形螺母；若采用DXC32K型材组合方案和DXCDXC型材组合方案，Z字件使用4个M6*14法兰螺栓和4个M6菱形螺母；
Z字件也可用于U型钢走线架的丝杆吊装方案，需另配4个M6*14法兰螺栓和4个M6法兰螺母。
*注：图片中的方形垫块已统一更新为采用通用菱形螺母方案，若需方形垫块请说明。
